南京奧聯汽車電子電器股份有限公司（一下簡稱奧聯公司）是一家研發設計、生產銷售汽車電子電器零部件的*********高新技術企業。公司致力于為整車汽車廠（家用乘用汽車、重型卡車、混合動力車輛等）提供優質的汽車零部件，如電子油門踏板，電子節氣門、換擋器、空調控制器等。
汽車空調控制器是奧聯公司的主力產品。目前，汽車空調控制器的生產檢測部分是在兩臺不同的機器上進行。第一臺機器負責將控制器的整體背光、指示燈、按鈕、旋鈕處的背光等25個測試點的RGB顏色及亮度進行全部測試，并與標準樣件進行一一對比。
但是，在對汽車空調控制器進行RGB顏色及亮度檢測時，有一個很大的難題：由于測試點很多，而且每個點的RGB顏色及亮度都要與客戶認可的標準樣件進行對比。但是在不同的生產批次中，控制器背光的顏色可能有所不同。而且生產節拍必須控制在小于20s，需要100%全檢，所以通過人的眼睛去檢測，很難做到。
如果不能準確識別出產品特定區域燈的顏色RGB及亮度值，就不能保證生產線上的零件顏色與客戶簽訂的標準樣件一致，最終會導致合作失敗。因此，為了提升檢測水平，奧聯公司需要基于視覺相應的傳感器和應用方案，來解決上述難點。
這時，康耐視代理商向奧聯公司推薦了康耐視公司的視覺解決方案?；趯的鸵暺放频男湃危瑠W聯公司與康耐視公司的技術工程師進行了深入交流和溝通，向?qū)Ψ皆敿氷U述了測試需求。如：測試核心內容是背光及特定區域燈的顏色（RGB）及亮度的值；要能完成多一點檢測，并同時將采集數據有序發送給上位機；分辨率要高，RGB采集精度要控制在<10；通過以太網TCP/IP協議通訊和外部IO點來控制相機拍照，需要外部光源等。
按照奧聯公司提供的測試需求說明及清單，康耐視公司的技術工程師做出了一份詳細的測試方案，并在現場進行演示，其應用效果得到了奧聯公司工程師們的一致認可。
康耐視公司所提供的測試方案如下
1）采用In-Sight視覺系統，8mm智能相機鏡頭、1600*1200分辨率，像素精度為0.3mm/pix，視野范圍長邊170mm。具備標準工業以太網/IP協議，具備外部IO點控制接口?？梢蕴峁┛梢暬臉?biāo)準電子數據表編輯平臺，軟件使用方便高效，檢測工具多。

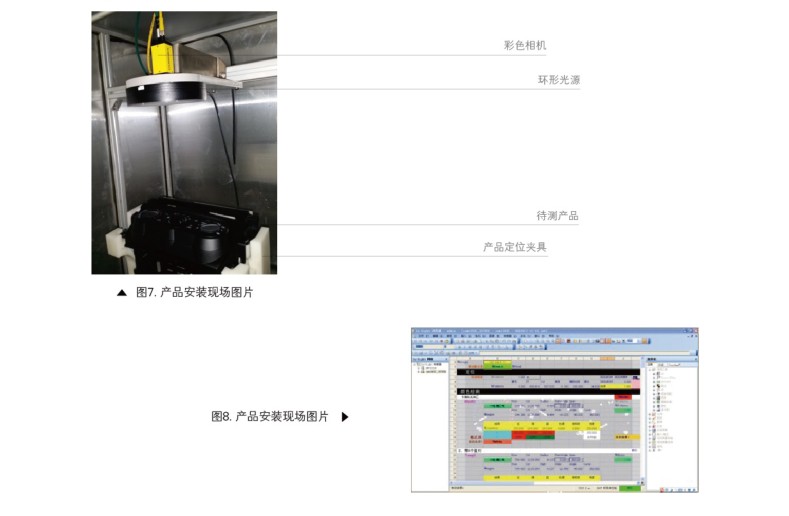

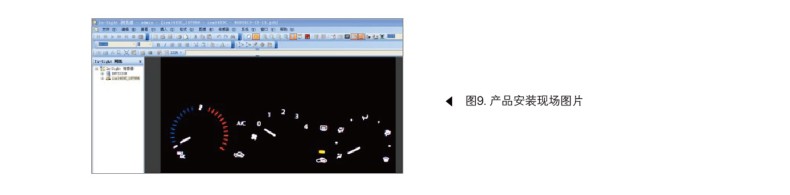

2）第一步，先進產品固定到操作柜里面（暗室），安裝好相機，將相機分配好IP地址，與電腦聯網通訊，進行開發調試。

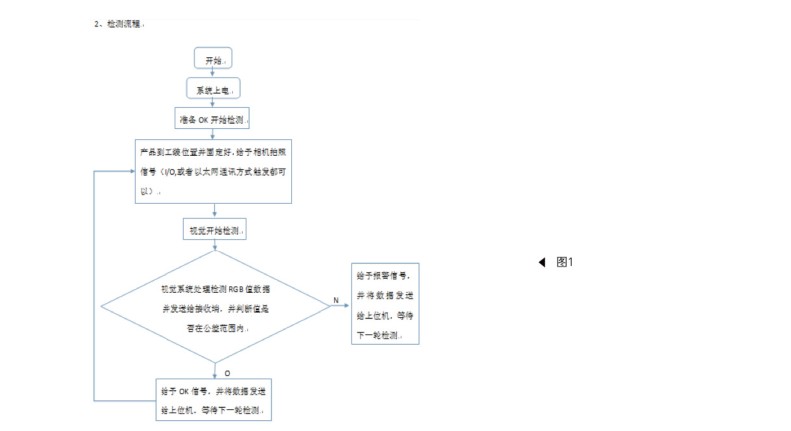

3）檢測流程如圖1所示。
4）具體相機測試方案說明如下。

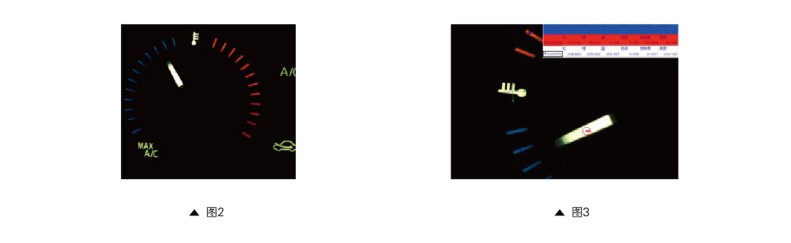

（1）取象圖像效果如圖2所示（局部）
（2）處理后圖片如圖3所示。
先用In-Sight視覺系統提供的PatMax工具搜尋一個可靠圖案作為定位器，當前圖中以較大的紅色圓圈內的圖案作為定位器（有十字架標記）。然后當產品位置發生變動時，其它檢測顏色的工具都跟蹤定位器找到的圖案移動，而不至于找不到檢測的區域。
圖中紅色小圓圈內會分別有一個更小的藍色圓圈，那是對不同顏色區域的檢測工具，他們將在以下圖案中跟隨定位器一起運動，始終檢測定義好的顏色區域。

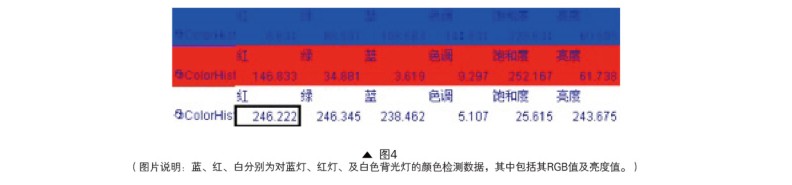

（3）檢測結果顯示如圖4所示。

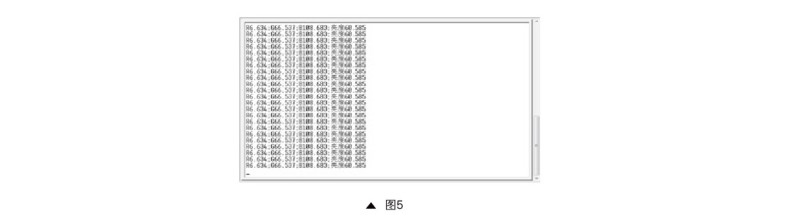

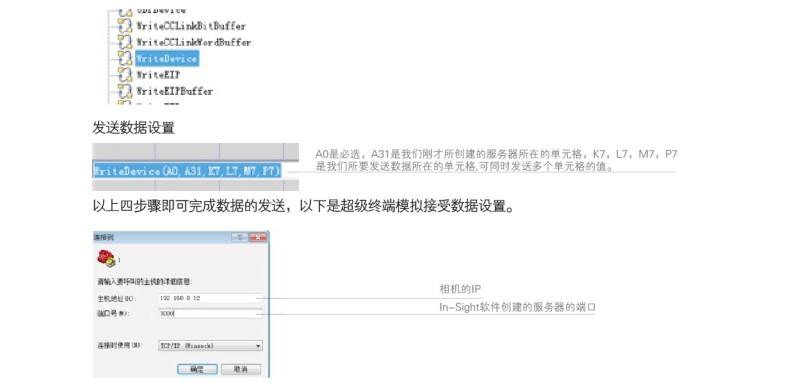

（4）發送數據設置及演示說明如圖5所示。In-Sight軟件-選擇板-輸入/輸出-網絡-WriteDevice發送數據設置

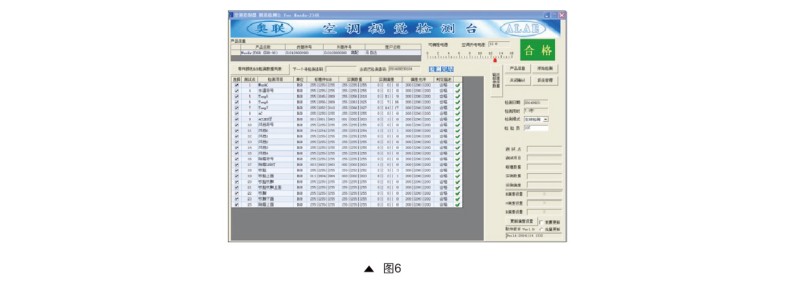

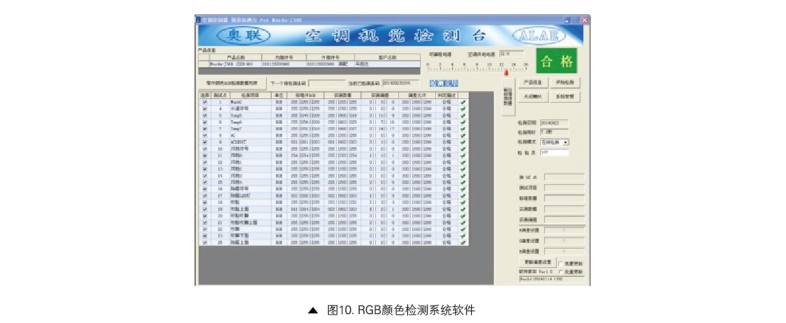

（5）上位機接收相機數據后進行處理，結果如圖6所示。
軟件里面記錄標準樣件的每個測試點數據，當上位機收到相機數據后，將每個測試點與標準件的測試點進行RGB值及亮度值的對比分析，若超過偏差，則自動判斷不合格。
按照康耐視公司量身定制的技術方案，奧聯公司成功應用了In-Sight視覺系統。在生產線上，通過智能相機讀取出產品特定區域燈的顏色RGB及亮度值，跟與客戶簽訂的標準樣件進行對比分析，由電腦軟件自動計算偏差。若RGB的偏差值超過了一定值（比如10），將自動判斷產品是否合格，從而保證最終生產的零件顏色與客戶簽訂的標準樣件一致。100%的合格率使奧聯公司的汽車空調控制器最終得到了客戶的認可，雙方合作順利進行。“在使用了In-Sight視覺系統后，我們解決了種種難題，最終保證了產品順利交付，質量管控措施也得到了客戶高度認可?！眾W聯公司的技術負責人表示，“另外，為保證產品質量及數據可追溯，我們還將加大條碼采集與識別功能的能力和范圍，以進一步提高公司的生產效率和自動化水平?？的鸵暈槲覀兲峁┝瞬豢晒懒康膬r值，是值得信耐的合作伙伴。”
上位機通過TCP/IP協議與相機建立網絡后，上位機發送給相機拍照命令，相機將采集的25個點數據，發送給上位機，上位機軟件根據標準樣件進行數據對比，給出判斷結果。
